研究開発に見た遠回りの結論にあきれる -水素エンジンと点火装置-


2015年10月30日金曜日

日本初のトライアルバイク・バイアルスTL125について。間違い記事を正す


1960~70年末、欧州(主にイギリス)で盛んに行われていたトライアル。これを日本でも盛んにしようとホンダから発売されたのが、1973年のバイアルスTL125で、その後にカワサキ、ヤマハ、スズキと続いたのだが・・・

本題に入ろう。バイアルスはトライアルの神様と呼ばれた、イギリスのトライアルライダー、サミー・ミラーとは関係ない。その後1975年に発売されたTL250(またの名を戦車という)もサミーとは関係ない。

ネットのあるサイトでは「サミーのアドバイスで・・・」とあるが、それは間違いで、サミーと契約して開発したトライアルマシンは市販になっていない。

サミーとの開発では、もっぱらエンジンの燃焼に関わることで、TL250のような、アイドリングでもライダーの気持ちを裏切って、ガンガン走ってしまう特性は扱い易さの点から不向き。

当時はアメリカでもトライアル選手権が開催され始め、アメリカホンダの契約ライダーであるマーランド・ウォーレーが活躍。彼らのリクエストは「1速、2速ギヤをもっとハイにして欲しい」ということが多々あったようだ。

何故こんなことを知っているかというと、当時トライアルのライバルとして活躍していた方が、TL125の開発責任者で、実は私が中学時代の部活顧問の先生が弟さん。当時から「兄はホンダの研究所でバイクの開発をしている」ということを話されていた。

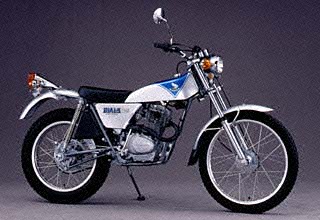

これがバイアルスTL125。オンロードの走行性も素晴らしく、オフロードツーリングは誰でも楽しめた

そんな関係で、トライアル競技の会場でお会いしたときから、いろいろ教えていただいた。ここでは書けないことも・・・

日本では、出来るだけ低速走行が可能となるよう(当時は半クラッチ走行はご法度だった)、ドライブスプロケットを最小にして使用したぐらい。アメリカ人がどのような乗り方をしていたか定かでないが、駆動力を持続したトルクが欲しい、というような話が出て、排気量は300ccにしたらしい。

市販に結びつかなかったサミーとの開発は、燃焼に関わることで、穏やかな特性が得られるものだった。

その後、この燃焼データはお蔵入りかに見えたが、XL250S(フロント23インチホイール)を開発するとき「せっかくサミーと開発した250シングルの燃焼データ。それを使えないか」、ということになり、やっと日の目を見たのである。

初めてXL250Sを試乗したとき、やけに扱い易いエンジン特性で、「トライアル車を考えたものですか」、と開発者に質問したのだが「いやそんなことはありません」と否定された。

その後、数十年が経ち、当時の研究所にいた(後に研究所社長からホンダの社長に)福井さんと話をする機会があり、XL250Sのエンジン特性のことを告げたら、「そうだろう、サミーと開発した燃焼データを生かせないか、ということで造ったのだから」。という返事。

オヨヨ。ということはオレが感じたエンジン特性は、非常に正しいということだったのだ。そのときの開発者が誰だったか覚えていないが、一言言ってやりたい。「このやろ~」


2015年10月18日日曜日

数式を使わない、クルマの走行安定性の話・16/17


キャスター角の位置がどこにあるか、これとても重要なこと

極限の話になるとF1などのフォーミュラカーでは、ステアリング操作による巻き込み現象を低減したいというリクエストがあるらしい。

キャスター角を小さくし、それに合わせてトレールも減少すれば、ステアリング操作したときに起きる、見かけ上の巻き込み現象は低減できるが、トレールが少なくなるため、直進安定性がスポイルする。これを防止する方法として、キャスター角だけを小さく立てながら、トレールはしっかりと確保する手法がある。

それがナッハラウフという呼び方をするセッティングで、仮想キングピン軸(キャ スター角を形成する直線部分のほう)をホイールスピンドルより前側にすることが キーとなる。それにより、ステアリング操作をした場合、ホイールの後側を押し出す(あるいは引き込む)ことでタイヤにコーナリングパワーが発生するため、ステアリングの巻き込み現象は発生しにくいと考えられる。

このサスペンションセッティングがナッハラウフと呼ばれるもの。キャスター角が小さくてもしっかりとトレールを確保できる。さらに、キングピン軸位置を自由に変更できるため、クルマに合わせた設定も可能

ところが、フォアラウフと呼ばれる、仮想キングピン軸をホイールスピンドルより後側(あるいは同軸上)に設定する場合では、トレールをナッハラウフと同じ寸法とした場合、どうしてもキャスター角を大きくしなければならない。その結果、仮想キングピン軸より上側のホイール全体重量が大きく掛かり、ステアリング操作をした場合、仮想キングピン軸より前側の移動距離と質量が大きくなるため、巻き込み現象も強く発生する。さらにトーの設定もデリケートになり、レース前半と後半ではステアリング特性に変化の出ることが考えられる。

ナッハラウフとした場合、ステアリング操作したときのタイヤと路面の軌跡、さらにタイヤの変形については、キャスター角が少ない分タイヤの変形は少ないが、仮想キングピン軸を中心として、後側がせり出す形となる。路面と接している部分に対してのタイヤの動きが強く働くため、ステアリングのレスポンスは良くな る。

そして、ナッハラウフのセッティングをした場合には、ネガティブキャンバーとする必要がある。ネガティブキャンバーとしないと、タイヤのトレッドを十分に使い切ることができない。例えば、右コーナリングではステアリングを切り始めた瞬間から、外側トレッドが強く接地するようになり、コーナリングで重要な内側(この場合には右側タイヤ)のタイヤ性能がスポイルするだけでなく、反対側に切ったときの仕事を受け持つトレッド外側部分が摩耗してしまい、十分に回頭性を得られなくなる。

それに対して、キャスター角を大きくしてトレールを取っているセッティングでは、仮想キングピン軸がフォアラウフとなりステアリング操作によるタイヤのせり出しは少ないものの、タイヤの潰れが大きくなるため、ステアリングの反発が強くなる割には、レスポンスは良くならない。また、ネガティブキャンバーとしなくても、トレッド外側が強く当たることは少ない。それは、タイヤと路面の接している部 分で路面をコジル力が少なくなるからだ。

せめてもの救いは、ステアリングを大きく切ったときに発生するキャンバースラスト(バイクのコーナリングはこれの発生 によってなし得る)を利用できること。ただし、微少舵角ではキャンバースラストが大きく発生することはない。そのため、ステアリングのレスポンスは緩慢になる。

バイクでは一見ナッハラウフが成立しないように思えるが、実は数十年前のトライアルマシンでは、フロントフォークの角度とステアリングヘッドの角度を変える、トライアルセッティングとかスランテッドアングルという呼び方をした方法で、クルマと同様な目的による、フロントフォークの設定があった。現在のトライアルマシンは乗り方が違うことから、この方法は必要なくなった。異常にキャスター角が立っているが、それで良いらしい。

どのようになっているかというと(古いトライアルマシンを見ればわかる)フロントフォークのアンダーブラケット(三叉とも呼ばれる)のフォーク取り付けオフセット量と、アッパーブラケットのオフセット量を変えるだけ。基本的にはどちらかのブラケットのオフセット量を変更するのだが、アッパーであるなら小さくし、アンダーであるなら大きくする。これでナッハラウフ状態となる。オフセット量は5mmほどだ。

実はトライアルマシンばかりではなく、ホンダが出場していたパリダカ。現在はダカールラリーのワークスマシンは、このトライアルセッティングを使っている。パリダカマシンを見たければ、ツインリンクもてぎのコレクションホールに行けば見られる。ダカールマシンは、空力を考えたカウルが付いているので、簡単には見えないかもしれない。

2015年10月9日金曜日

ここはマン島のTTレース・クラシックの会場


ではない。
MCFAJが年間4戦主宰しているロードレースの会場だ。MCFAJ(http://www.mcfaj.org/)のロードレースでは、クラシックバイクのクラスがあり、ライダーの年齢より年を取っている戦前のものから、戦後直ぐのマシンなど、旧車といわれる話題のバイクは外国車が多い。

年間4戦のうち、富士スピードウエイでは1戦だが、つくばサーキットでは3戦ある。

ゼッケン52は1962年式のマチレス。303は1967年式のベロセット

マチレスG50。1961年式

1955年式のロイヤルエンフィールド。インド製ではないイギリス製のマシンだ

マチレス、ノートン-マンクス、AJS、ロイヤルエンフィールド、ベロセット、ハーレーダビッドソン、ハーレーダビッドソン・アエルマッキなど、名前を聞いただけではわからない方も多いだろうから、来年はぜひ現地へ出向いてサーキットでの走りばかりではなく、ピット、パドックで、クラシックバイクと対面することをお勧めする。

もちろん国産車だって負けてはいない。250ccの排気量が華々しかった時代のCB72(250cc)・77(305cc)、CB92(125cc)なども走る。昔のヤマハ市販レーサーTD3やTR3。珍しいところではTD1なども参加する。

スポーツカブC110をベースにしたスペシャル。排気量を110ccとし、マフラーはSTD。静かに走ったが、クラス優勝だ

要するに、何でもありで自作でも改造でも、安全であるなら出場OK。スポーツカブ(C110)のフレームをベースに、エンジンはOHCにしてタイカブの部品などを組み込んだマシン110ccもあるのだ。

宮城光さん。安定した走りは昔から変わらず。タイムアタックでは7位だったが、決勝レースでは5位を確保。クラス優勝である

ライダーには有名どころの顔も見られる。元GPライダーの宮城光さんもその一人だ。借り物のホンダCB72で参加。派手さはなくいつの間にか上位にいるという、宮城さんの走りは変わらず、安定したペースでクラス優勝。

先のスポーツカブC110改造も、STDマフラーを使用しながら、ヒタヒタと走り、この方(黒河さん)もクラス優勝した。

なんとなくアットホームなレースであることは確かだ。
