知り合いのメルセデス。最近中古で購入したものだが、当初からブレーキの不調を訴えていた。それは、走行中のブレーキングで後輪がいきなり効いたままになったり、駐車場から出そうとすると、走り出しが重かったりという現象。それもしばらく放置するとそのトラブルが消えてしまう。
何が悪いのか、「一度見てやるから自宅に持っていらっしゃい」、という話をしておいたら、やってきました翌日には。
エンジン停止の状態で、ブレーキペダルを数回踏んでみると、ブレーキブースターにはバキュームがなくなっているにもかかわらず、踏み応えが優しい。つまり、まるでブースターが作動しているかのように、フワフワした感触がある。これは、ブレーキにエアが入っていると判断し、早速エア抜きを開始する。
フロントはブレーキペダルを踏むたびにブレーキ液がブリーダープラグから（少し足らない感じだが）排出される。
ところが、リヤにおいては一向に排出されない。バキュームポンプを使って引き抜き作戦を試みたが、それでもブレーキ液が吸引される気配はない。試しにブリーダープラグを締めて、ブレーキの踏み応えを確かめると、なんと感触ゼロ。踏み代がひとつもないのである。
これこの通り、目
これこの通り、目の前にマスターシリンダーがあり、ブレーキパイプのフレアナットを緩めるにも、ブースターからマスターシリンダーを取り外すにも、苦労はしない。
そのときの状態をリザーバータンクの液面で見ると、ブレーキペダルを踏んだときには液面が下がり、ペダルを放すと元の液面に戻る。つまり、ブレーキ液はマスターシリンダーとブレーキパイプ、ブレーキキャリパーまでの間を行ったり来たりしているということになる。
ここで思い当たるのは、息子のハーレーでブレーキパッドを交換したとき。リヤブレーキのパッドを交換し、いざブレーキペダルを踏んで踏み代を出そうともがいたが、一向にパッドはローターに当たらない。よく見ていると、ブレーキペダルを踏むとパッドが押されるが、ブレーキペダルを放すと、パッドが元の位置に戻る。
これは、ヒョットするとブレーキ液の混合があったのかもしれない、という判断の元、マスターシリンダーを分解してみると、ピストンのカップは膨潤して大きくなり、カップの役目をせずリングの作動となっている。
本来ならピストンが戻るときにカップとシリンダーの間をブレーキ液が通過しなければならないわけだが、それが出来ていない。更に、ブレーキペダルを放したときに必要な、ブレーキラインの残圧を逃がす、コンペンセーティングポート（リターンポートと解釈して良い）もカップで塞がっていた。
この原因は、ブレーキ液の品質違いを混ぜたこと。ハーレーはシリコン系を純正としているが、日本国内で普通に流通しているのはグリコール系。このふたつが混じるとゴムは膨潤してトラブルを起こす。
マスターシリンダー分解では、スナップリングにスナップリングプライヤーを引っ掛ける穴がないので、シリンダーの一部を削り、小さなマイナスドライバーを差し込んで、こじり出した。分解考えていないのかな～。市販のブレーキ液には「このブレーキ液はグリコール系。シリコン系や鉱油系との混合は禁止」と表示してある。更に、「自動車用非鉱油系ブレーキ液」と書いてあるはずだから、これをしっかりと守ることが重要。
ブレーキクリーナーなどで洗浄すれば、シリコン系のブレーキ液を使用していたものに、グリコール系を使っても膨潤は起きていないことから、変更するために専用のカップやシールの必要性はないようだ。
以上の経験から、メルセデスも同様な状態にあるのではないかと、マスターシリンダーを取り外し（国産車よりもやりやすい）分解してみると、ピストンにはめ込まれているカップは３個とも、フニャフニャで使える状態にない。リヤのオイルシールも膨潤し、まともな状態ではない。
この通り、すべてのゴムカップは膨潤してフニャフニャ。カップ状態とならず、シリンダーの中ではどちらからの圧力も受けるリング状態となってしまう。これではブレーキ液を送っても、引き戻す作用が起きて、使い物にならない。マスターシリンダーの構造がこれまで分解したものとは違うので（国産車ばかり。ハーレーのブレーキも日本製）、ブレーキ液の流れや作動状態を把握するのに時間がかかったが、ブレーキペダルを放した後の残圧を逃がす、コンペンセーティングポートの構造が大きく違っていることに気が付いた。
日本製は、ピストンのカップが通過するシリンダーに、リザーバータンクと繋がる小さな（１ｍｍぐらい）穴があり、ブレーキペダルを踏むとカップはその穴を通り越して油圧が発生し、ペダルを放すとカップとシリンダーの間をブレーキ液が流れて、キャリパーから戻るブレーキ液の遅れ分を補う。ペダルが完全に戻る瞬間、コンペンセーティングポートとリザーバータンクが繋がり、マスターシリンダーの残圧はリザーバータンクへ戻る。
問題はカップだけではなかった。コンペンセーティングポートの作動が壊れていた。国産車で使われているものでは、写真のようなところにあるのがコンペンセーティングポートで、この図は少しブレーキペダルを踏んだ状態。ポートはカップが通過することでリザーバータンク繋がりがなくなり、油圧を発生させる。ピストンが戻るとコンペンセーティングポートとリザーバータンクは繋がるので、残圧をリザーバータンクへ戻す。
このコンペンセーティングポートが正しく作動しなければ、ブレーキラインの残圧は残り、ブレーキが効いたままとなってしまう。
ブレーキトラブルのメルセデスは、シリコン系とグリコール系のブレーキ液が混合されたことで、ゴムが膨潤した。それにより、パッドが摩耗しても必要なブレーキ液は送られず、まるでエアを吸い込んだ状態となったばかりではなく、ブレーキペダルを踏んで出来た液圧の開放ラインが閉ざされてしまい、リヤのブレーキが効いたままとなる状態が発生していたのだ。

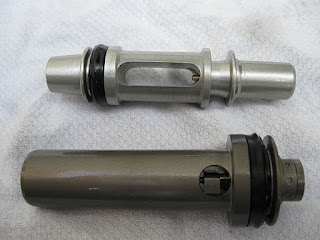

メルセデスに使われていたピストンをよく見ると、なにやら見慣れぬ構造がある。リヤ側（手前）ピストンには、直角に開いた穴にグラグラ動く四角い棒が取り付けられている。フロント側のスリットは、ピストンの動きに対応するものだが、その中を見ると、何か出張っている。ドライバーで押してみると、ピコピコ動き出たり入ったりする。弱いスプリングが組み込まれているようだ。リヤ側も同様な作動なのだろうが動きは渋い。これがコンペンセーティングポートの役目をする部分で、ピストンが押し戻されたときに、この細い棒が押し込まれ、通気状態になり減圧されるのだ。この作動がトラブルを起こしており、どの状態としても通気しなかった。リヤのブレーキに関わる部分の膨潤がひどかったのは、リザーバータンクの構造が関係する。つまり、フィラーキャップの位置が、リヤブレーキを受け持つ側（後方）に付いていたため、ブレーキ液補給のとき主にリヤ側に混ぜてはいけないブレーキ液が入り込んだからだ。
部品を注文しようと近くの部品商へ電話してみると「本国オーダーとなり一ヵ月半かかります」との返事。さーどうしようか、と思案していると、メルセデスのオーナーは「自宅に別のメルセデスから取り外したマスターシリンダーがあるので、それが使えるかどうか調べます」という。
ネットで注文した中古品は形が違って使えず（かなりいい加減な業者だ）。「そういえば・・・」で思い出したマスターシリンダーがピタリと合って、翌日にはブレーキトラブルは解消した。
ガソリンに浸すと大きく膨潤するので、内部のシリコン系ブレーキ液が排出されないかと、数分浸けてから天日干ししたが、完全に元へは戻らなかった。
メルセデスのＷ２０２Ｃクラス。Ｖ６エンジンを搭載する。ボンネットが直角に開くため、ブレーキのマスターシリンダー脱着はとてもやりやすい。
