バイクの駆動系にトーショナルダンパーの硬さアジャストを付ける


クルマでは、トーショナルダンパーのことを、駆動系の捻り振動や曲げ振動低減のために使用されるダイナミックダンパーである、と説明しているが、バイクの場合ではリヤスプロケットばかりではなく、クランクからの1次減速ギヤ(クラッチなどがある部分)の部分に組み込まれることも多い。ただ、クルマのようにダイナミックダンパーとしての目的は無い様に思うのだが。捻り振動はバイクでも目的に入るだろうが、ややこしい話は別として・・・本題に入る。

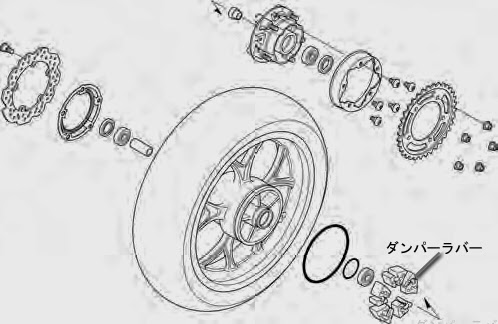

ダンパーラバーはスプロケットが取り付けられるリヤドリブン・フランジとホイールハブの間に挟みこまれ、加速・減速でのショックを和らげる役目なのだが、経年劣化するとその感触が悪さを発揮する

バイクのリヤスプロケット取り付け部分には、ギヤの変速ショックやアクセルの開閉で起きるギクシャク感を低減する目的で、ゴムの挟まれている場合があり、それが災いというか、感触の悪い方向へ劣化する体験をしているのである。

全てのメーカーが、このダンパーゴムを採用しているわけではなく、ホンダ車に多い。

例えば、同じオフロード車であっても、ヤマハTT250Rでは、リヤのハブに直接スプロケットが取り付けられているのが、同年代のホンダのXLR250Rでは、ストロークの大きなゴムダンパーを間に挟む感じで組み立てられる。

もちろん、このゴムダンパーは簡単に交換できるので、シフトショックやアクセル開閉の感触が悪くなったら、交換すればいいのだが、そのダンパーが絶対取り付けなければならないダンパーだとしたら、そのバイク造りは、少し疑問がわく。

ここのゴムが劣化(熱による加硫が進み硬化する。更に摺れて磨耗する)して、ダンパーのストロークが多くなってしまうと、僅かにアクセルを開けたとき(エンジンブレーキ状態の減速中から穏やかにやると)、一瞬遅れて動力(駆動力)が発生するかのように感じてしまう。

どのようになるかというと、エンジンの回転が空転した後となるので、ガツンという軽いショックを伴ってから駆動力が伝わる。実に愉快な感触なのである。

開発実験で、過酷な走行後を長距離、長時間、高温・低温にわたって行わないと、一般ユーザーが感じる経年劣化による不快感は出ないだろうから、それならそのような状態となった(絶対同じではないが)ダンパーゴムを作って、感触を確認すれば済むこと。

で、その確認が出来た後の処理が問題。ただ単純に「ダンパーゴムの耐久性を引き上げる。とか、交換すれば済むこと」とやったのでは、次に進む楽しいバイクは出来ない。

リヤスプロケット取り付け部分にゴムによる緩衝装置として、絶対に必要な状態であるなら、そのダンパーストロークを可変にする装置を組み込めば済むはず。

スプロケット取り付けボルトを利用して、ダンパーゴム側へ突き出している動力伝達部分をカム状にし(挟んだスチールプレートを膨らませるような形でも良い)、これを外部から回しゴムダンパーへ動力を伝える部分の厚さや圧力を可変にすれば、新車のときからライダーの好みに合った、駆動系の伝わり方が選べるはず。

新車の時には、まるでシャフトドライブでもあるような、アクセルの開閉に間髪を入れず反応していた、気持ちの良い感触のバイクが、1万キロ近くなると、「あのときの感激はどこへ」の寂しさも防げる。簡単に出来そうな感じなのだがな~
